3D 組立手順書ツール

組立手順書の作成時間を40%削減
Scene

組立手順書・QC工程図・作業標準を3Dで
圧倒的に簡単に操作できるドキュメントツール

資料ダウンロード

製造業で利用実績200社以上!

産業機器、理化学機器、化学装置、分析・計測・試験機器、食品機械、タービン、ポンプなど、組立手順書作成が必要な製造業にご利用頂いています。

こんな問題を感じていませんか?

設計変更や受注生産品が多く、組立手順書の作成が追いつかない

多くの部品や、重厚な部品をわざわざ分解・組立して写真を撮影するのは大変

二次元の資料だと伝わりにくく、いつも口頭での説明が必要で時間がもったいない

Scene の 3D 資料作成で解決できます!

Scene | シーンとは

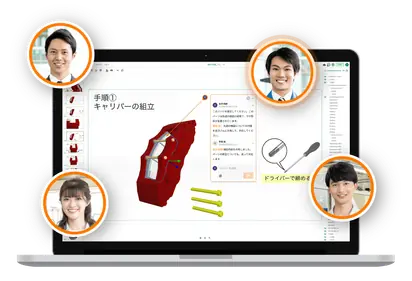

Scene(シーン)は、生産現場に必要な組立手順書の作成と伝達を効率化する3Dドキュメントツールです。

3D CAD データを活用することで、組立手順書の作成に必要な時間を40%削減する上、分かりやすい手順書で口頭での資料説明の発生率をゼロにします。

Sceneの特徴

デジタルの実機「3D CAD ファイル」を利用

設計で作成された3D CADファイルをSceneに取り込み、手順書作成に活用します。
倉庫に行って実機を分解して写真を撮る作業が無くなり、従来の手順書作成を2倍のスピードで行えます。

生産技術部・製造部も3Dデータでの情報伝達が可能に

他のどの3Dツールよりも簡単で、初めての人でも数分から数十分で使いこなせるようになります。
ハイスペックPCやアプリインストールも不要で、どんな部門でも簡単に導入が可能です。

3Dだから圧倒的に理解しやすい

3Dの組立手順書は見るだけで誰もが同じように正しく理解できます。したがって、作業の手戻り防止・納期短縮・品質の安定化に繋がります。
資料の共有は、URLを相手に送るだけで、相手はワンクリックで資料を閲覧できます。

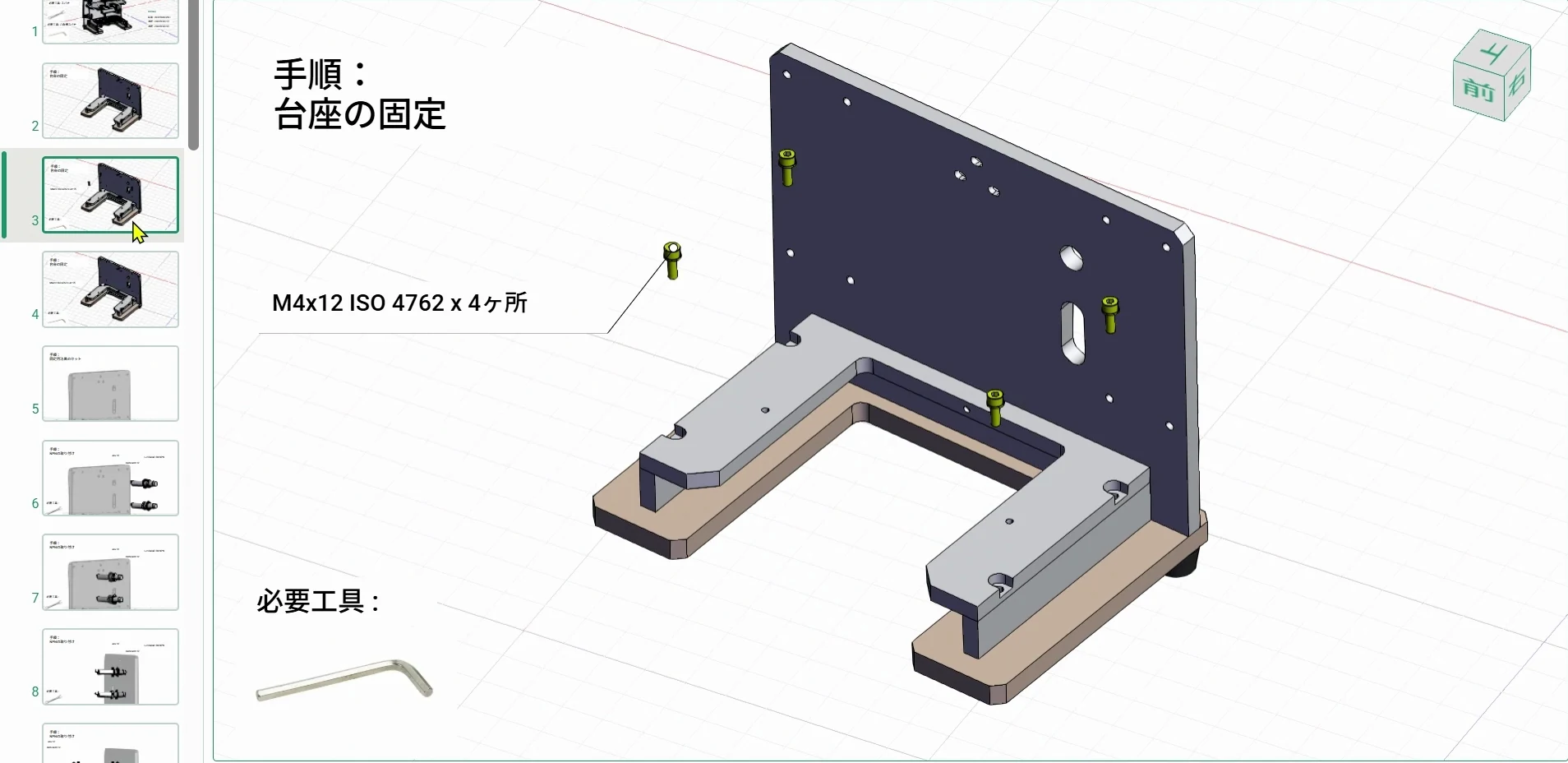

サンプル 3D ドキュメント

サンプルを見ることができます(閲覧のみモードになります)
パソコンを使って、Google Chrome で開いてください。

サンプルはこちら

実際の効果とお客様の声

3D だから初見でも記憶に残りやすい

 お客様に提案する製品を 3D CAD ツールを使って設計しています。しかし提案するには資料として共有しなければなりません。3D CAD ツールは資料にするには不向きなので、二次元の図面を書き起こして提出していました。しかしその図面では製品構造やアピールしたい特徴が上手く伝えられないことが多くありました。
Scene を使い始めて感じるのは主に2点です。一つは 3D CAD ファイルから資料にするのが圧倒的に簡単になったこと。もう1点は、出来上がった資料が立体的でわかりやすくお客様の反応も良いことです。アニメーションも自動で付くためお客様の印象に残りやすいと効果を実感しています。

株式会社くい丸
営業部長
君岡様

分かりやすく、設計部門の負担も減る

 数年前から 3D CAD の導入を始め 3D 化を進めています 。しかし 3D モデルの有効活用をしていく中で課題を感じていました。
例えば、組立や溶接の作業指示を製造ラインに連携するため、3D CAD ファイルから一度 2D の図面を書き起こし、紙や PDF で共有していました。その折に Scene の存在を知り、3D モデルから直接作業手順書や、組立手順書を作成できるメリットに着目し導入を決めました。
実際に利用してみて、資料作成のしやすさと、出来上がった資料の分かりやすさが業務の効率化に繋がっています。また今後、営業支援として使えないかも検討しています。

金剛株式会社
製造本部 開発・設計グループ
大野様

迷うことなく理解できる 3D 資料

  Scene を導入する前は、サービスセンターに赴き、在庫を用いて各工程の写真を撮り、Word で文書を作成していました。3D ソフトの使用経験はあまりありません。しかし、Scene を使うようになってからは、デスクにいながらにして資料を作成できるようになりました。また、自動でセットされる 3D アニメーションのおかげで、これまでの写真を使った資料に比べて、技術者にもわかりやすく、迷うことなく理解できるようになりました。今後は、K-Ryole の組立ラインのマニュアルなどにも Scene を使うことを検討しています。

K-Ryole
オペレーション部 部長
ゲリック様

よくある質問

どのような用途で使われていますか?

生産技術や設計部門が作成する組立手順書の作成や、生産技術部門が作成する設備の保守マニュアル、またサービス部門が作成するサービスマニュアルなどの用途でご利用頂いております。
詳しい事例は、資料をダウンロードしてご確認下さい。

どのような導入プロセスですか?

1.まずはお打合せにて、要件や用途について確認させて頂きます。
2.ご要望に合わせた料金プランをご提示させて頂きます。
3.導入の決定、ご契約後、入金を確認次第すぐにご利用開始頂けます。

利用環境は何ですか?

一般的なスペックの Windows / Mac のパソコンと iPad で動作します。
ブラウザはパソコンの場合は Google Chrome のみサポートしています。iPad は全ブラウザで動作します。

対応している 3D ファイルのフォーマットは何ですか?

ステップ形式(STEP, STP)に対応しています。
製造業向けの 3D CAD ツールをご利用であれば、基本的にステップ形式の出力は可能です。

3D CAD ファイルを持っていない場合は使えませんか?

3D ファイル作成の代行を致します。こちらからご相談ください。

サポートはありますか?

はい、社内向けの操作説明会なども対応しますのでお気軽にお申し付けください。

料金について教えてください

お客様のご状況や規模に応じたご提案をさせていただきますので、お気軽にお問い合わせください。
